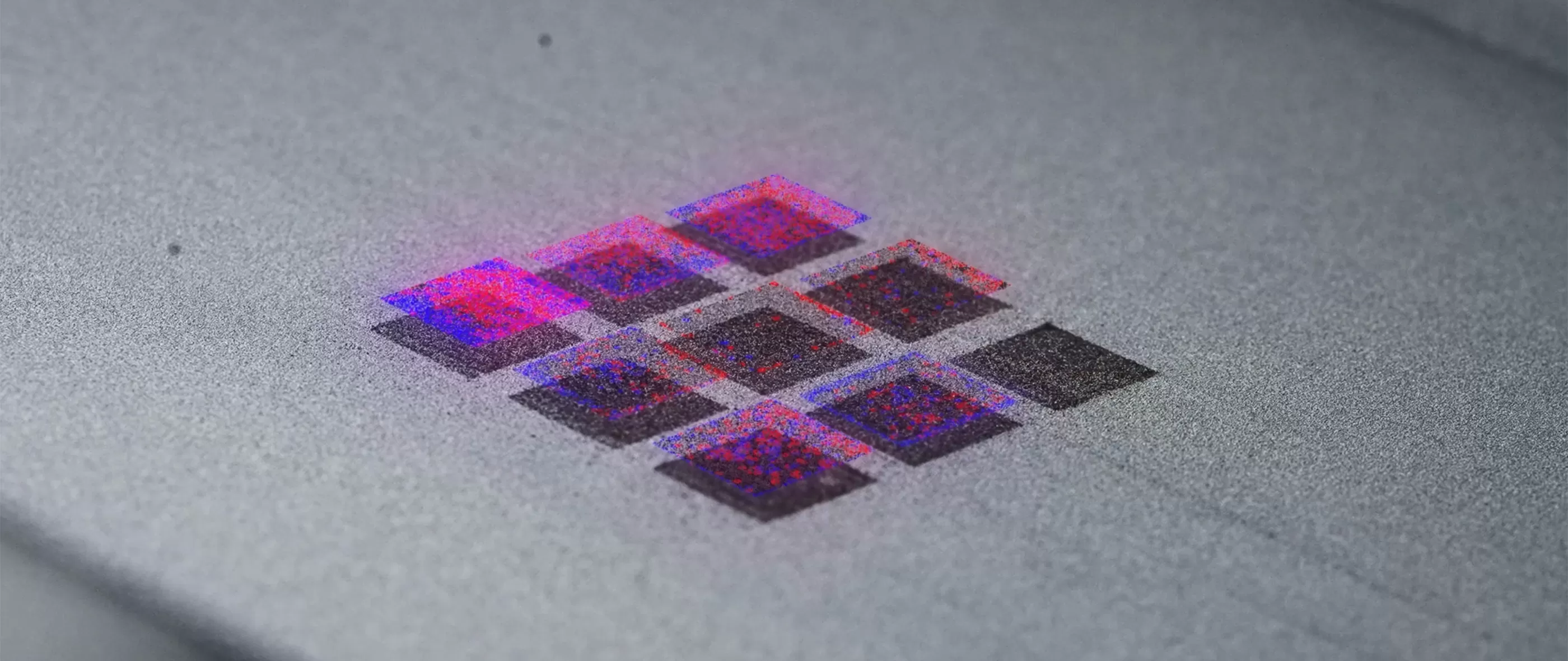

Real-time monitoring of the additive manufacturing process:
marks abnormal areas.

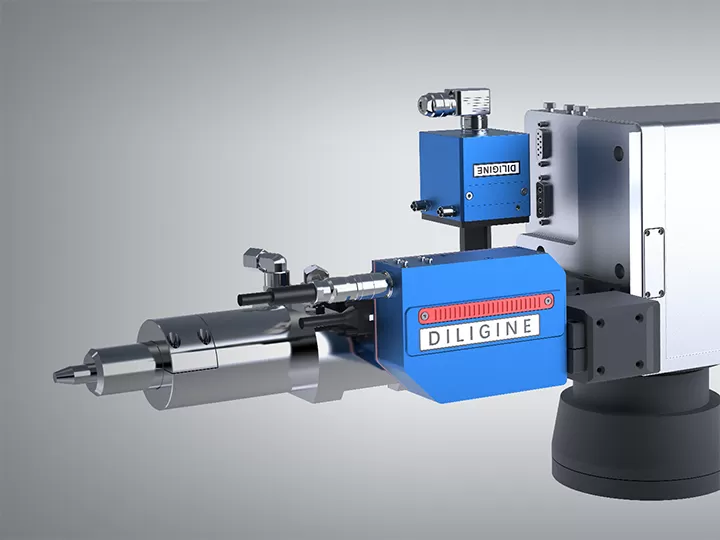

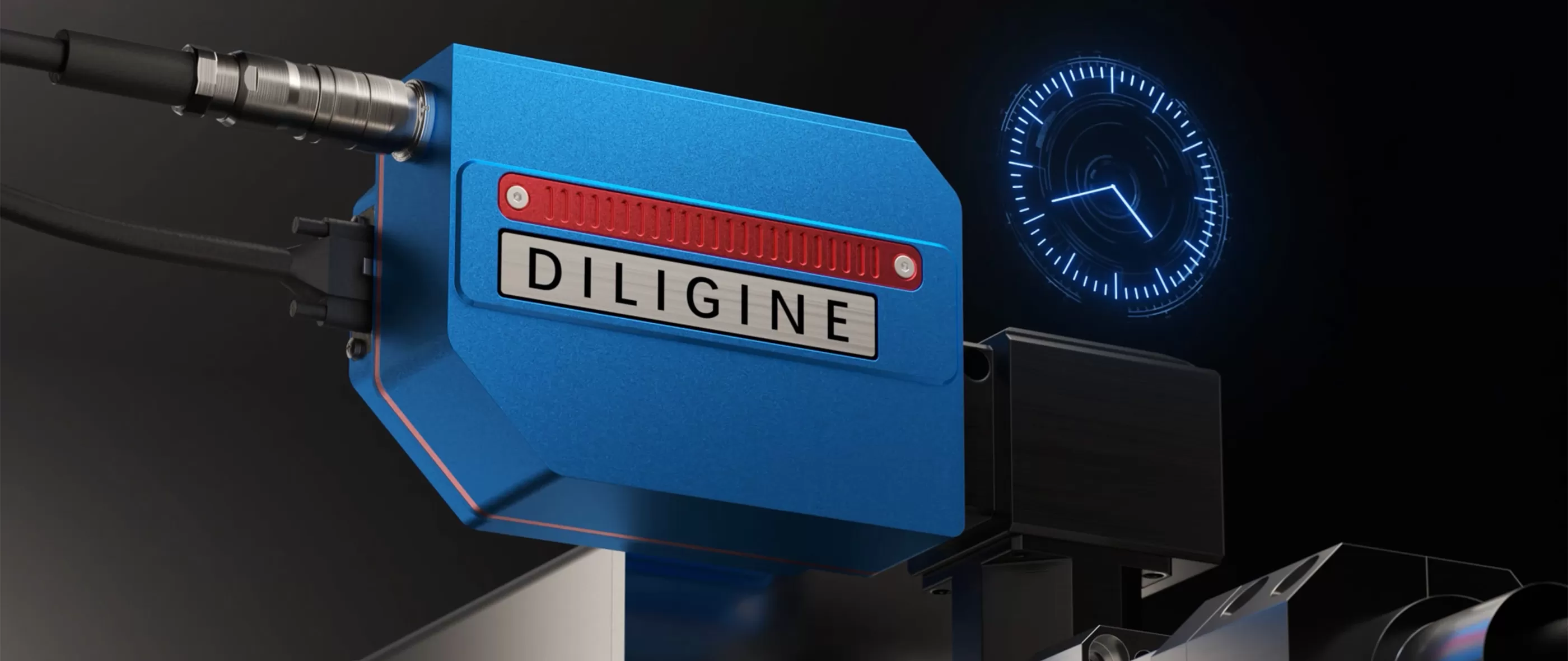

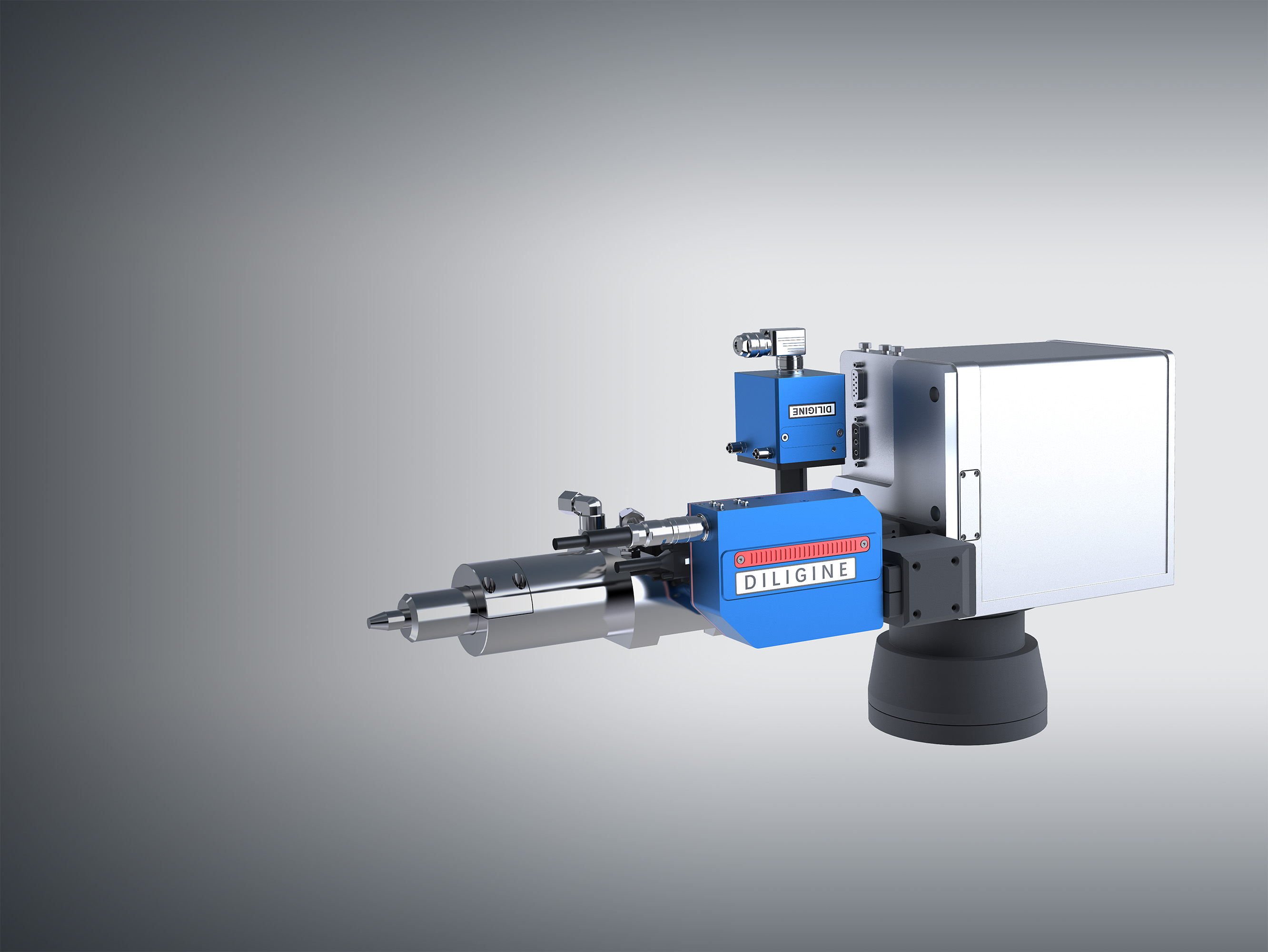

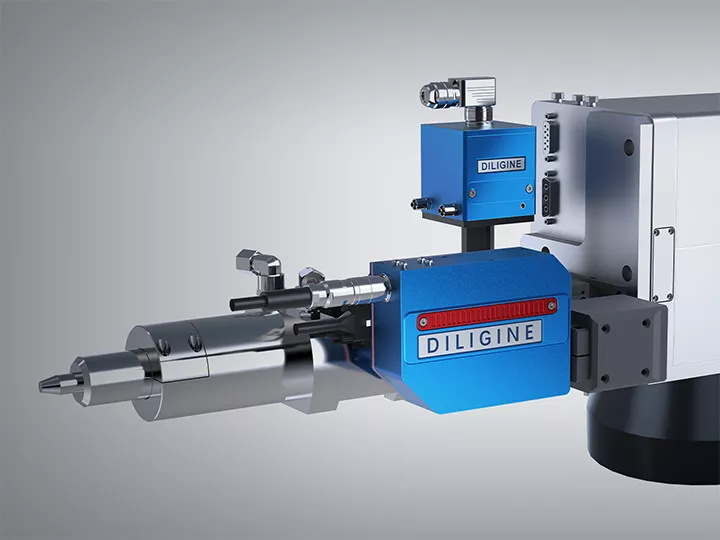

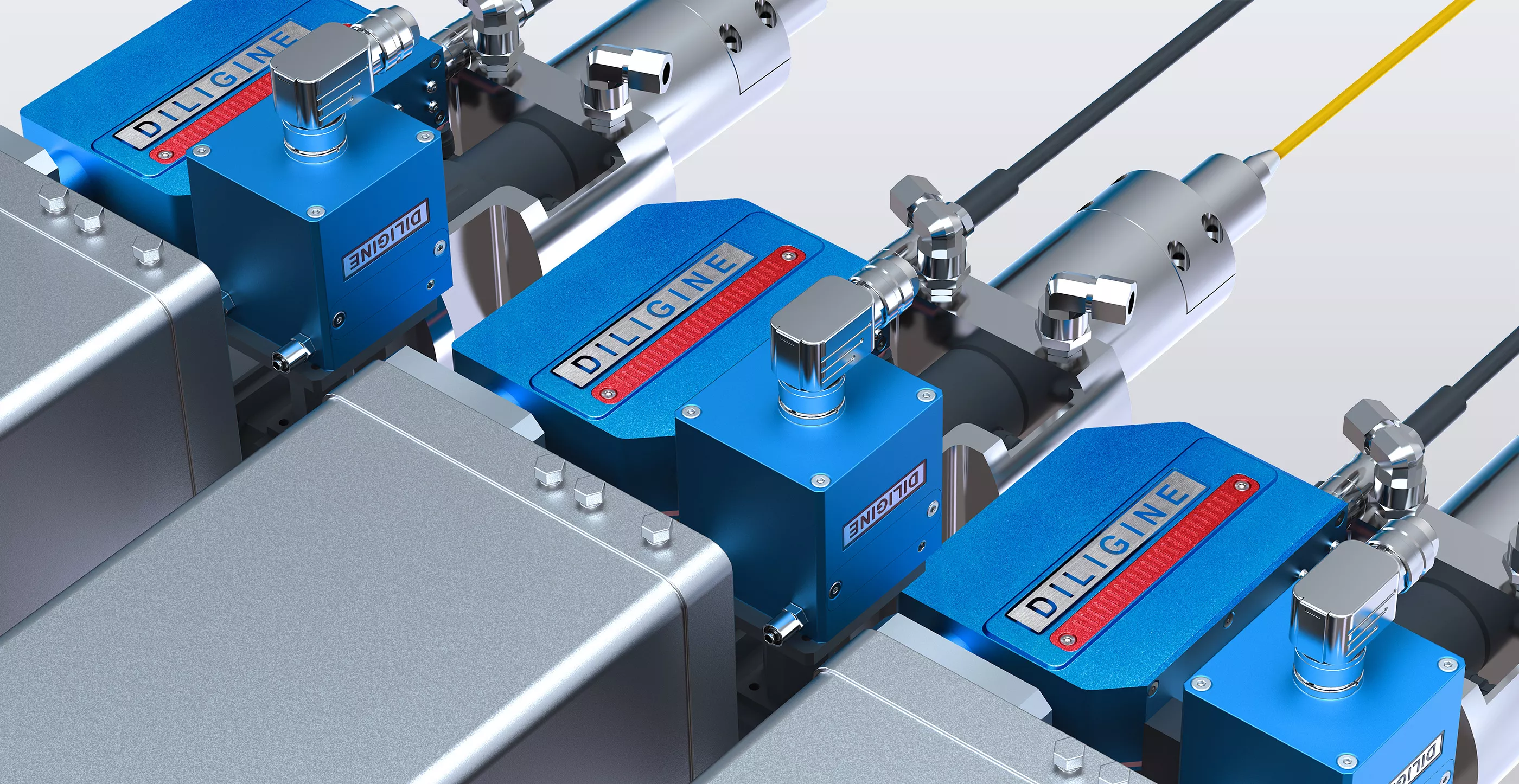

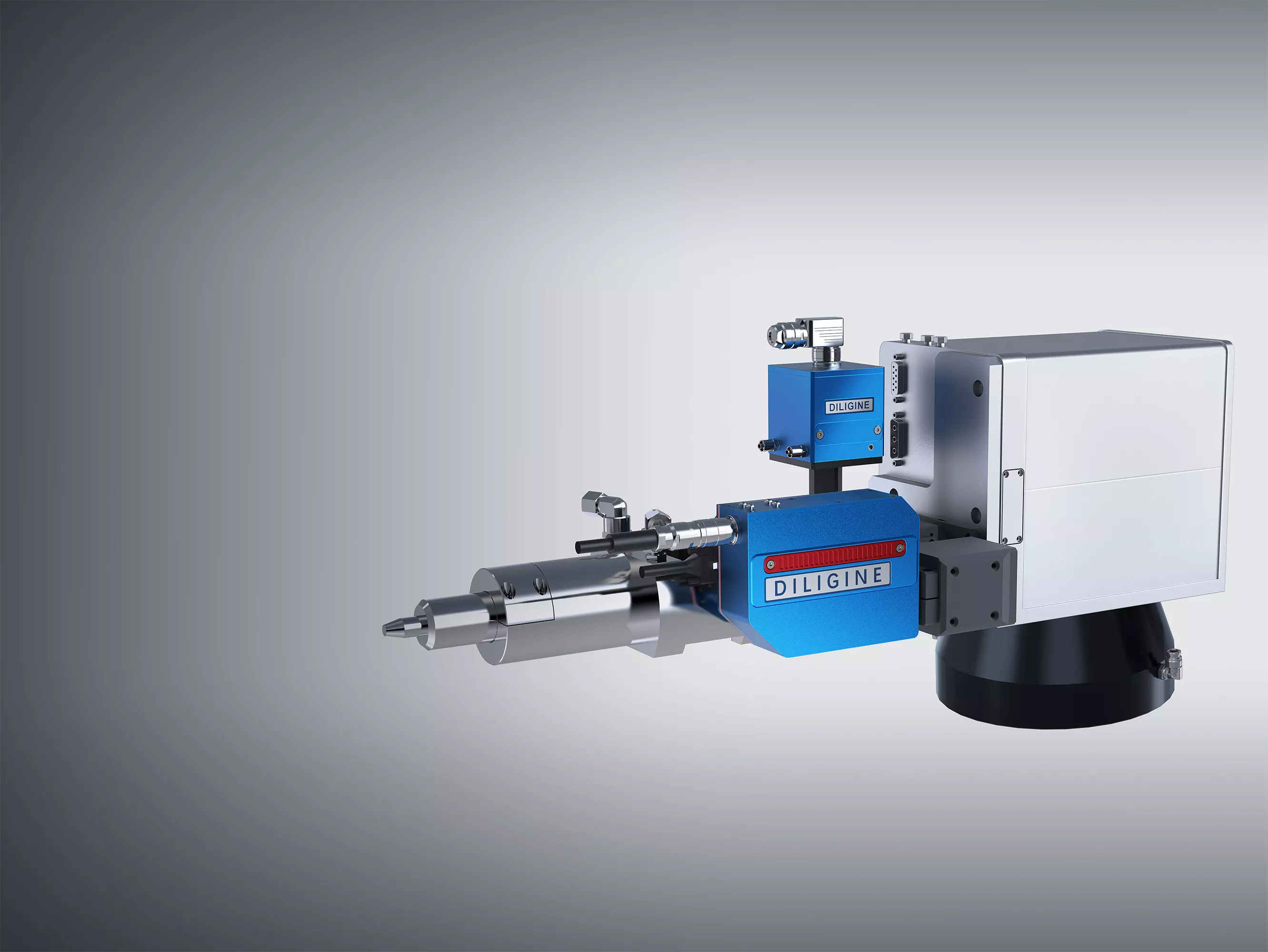

The Additive Manufacturing Monitor (AMM) is a new product developed by Diligine to address process monitoring challenges in laser additive manufacturing. Equipped with a coaxial sensor, it monitors in real time the laser energy, metal vapor, reflected laser energy, and molten pool radiation during printing. By leveraging baseline data and adaptive algorithms, it diagnoses the process status and highlights anomalous areas on the printed component. This enables defect detection and process quality traceability in additive manufacturing.

Multi-Signal Online Acquisition:
Precise Defect Localization.

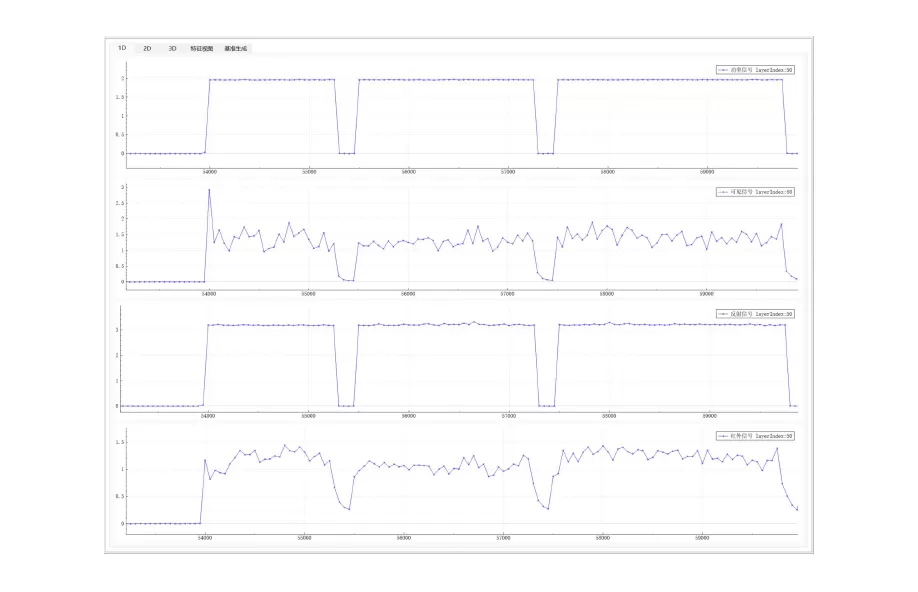

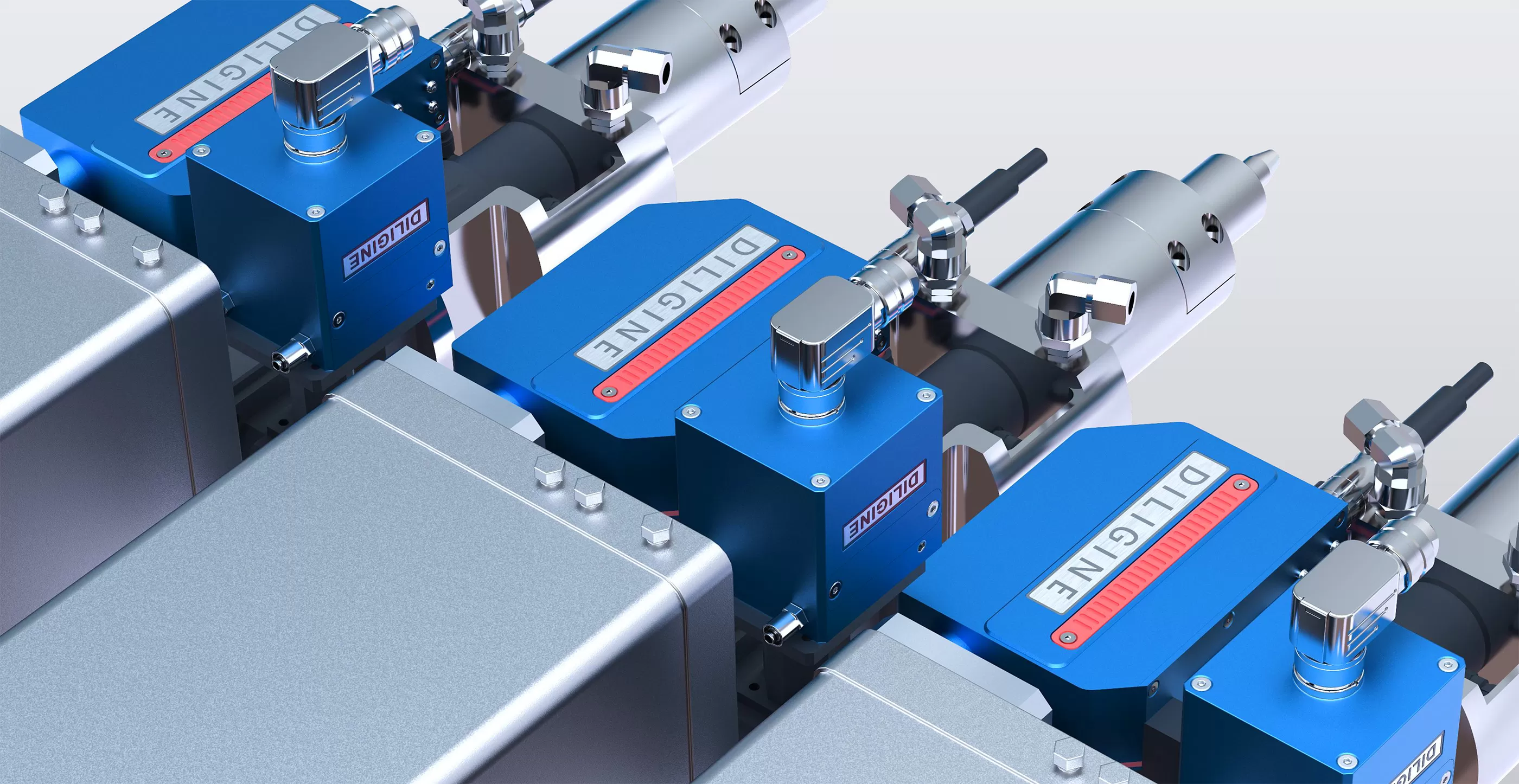

Multi-Signal Online Acquisition
Multi-Signal Online Acquisition

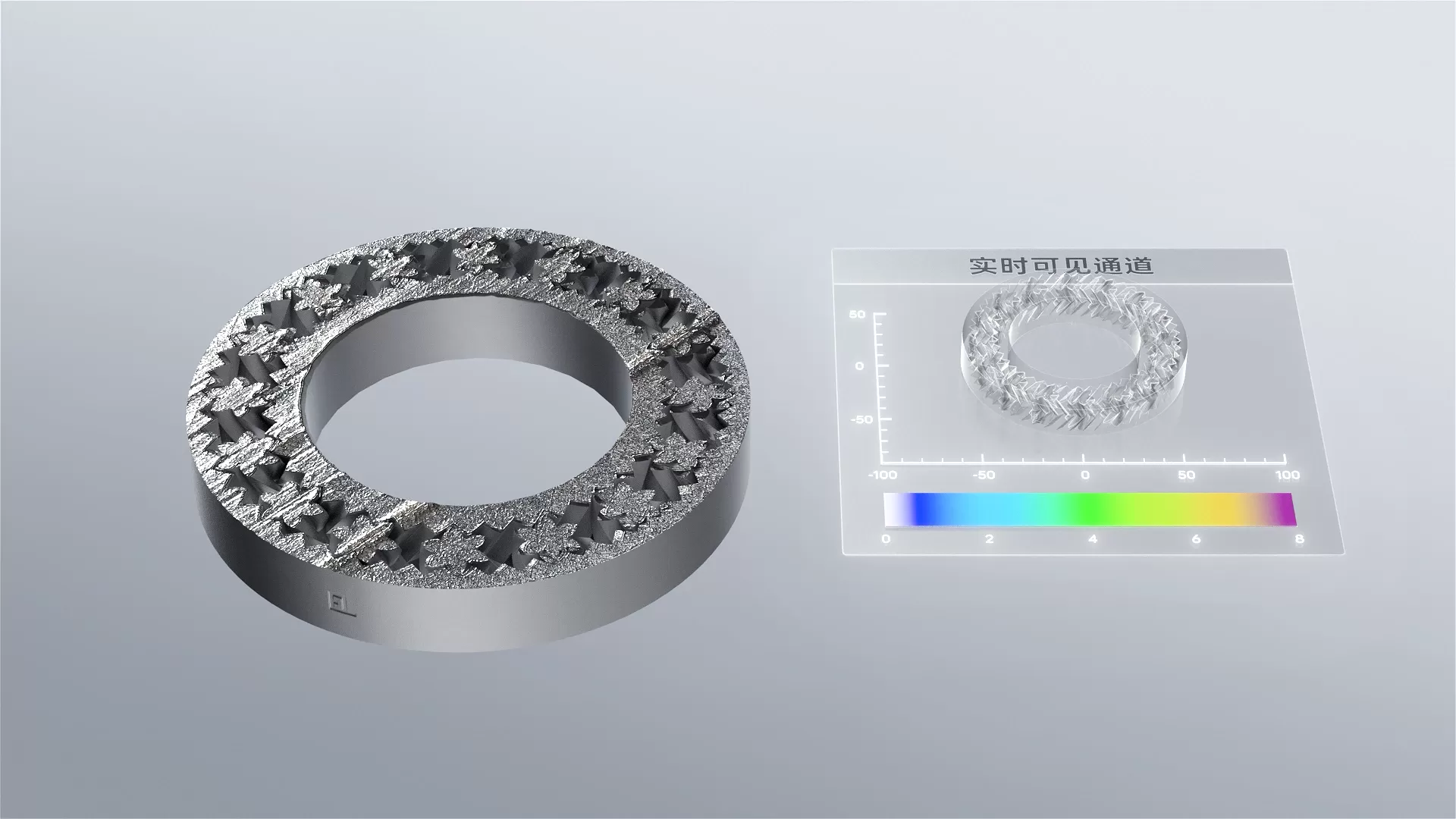

Multi-Data Online Analysis

Multi-Signal Independent Analysis

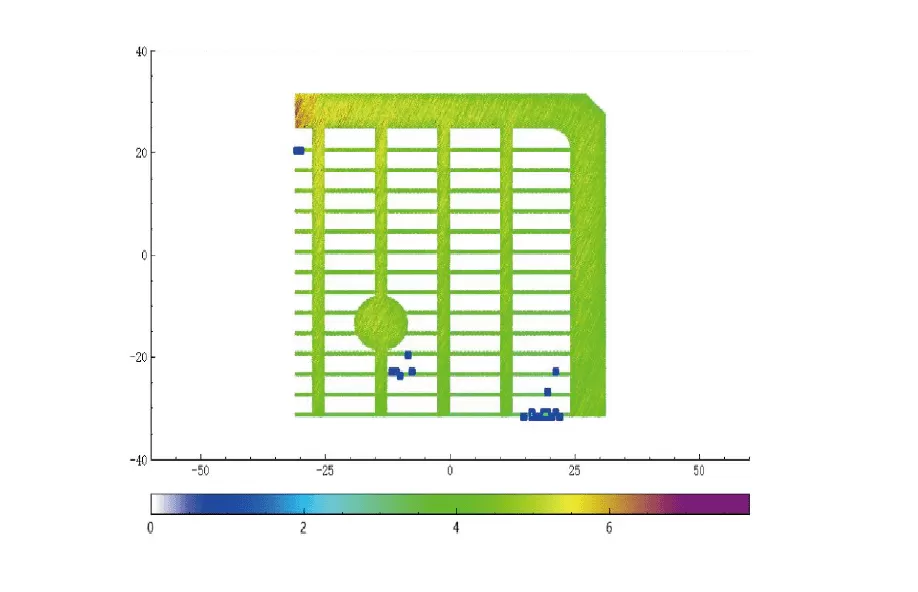

Quality Report Generation
Quality Report Generation

Refined analysis of historical data

facilitating quality traceability and defect localization

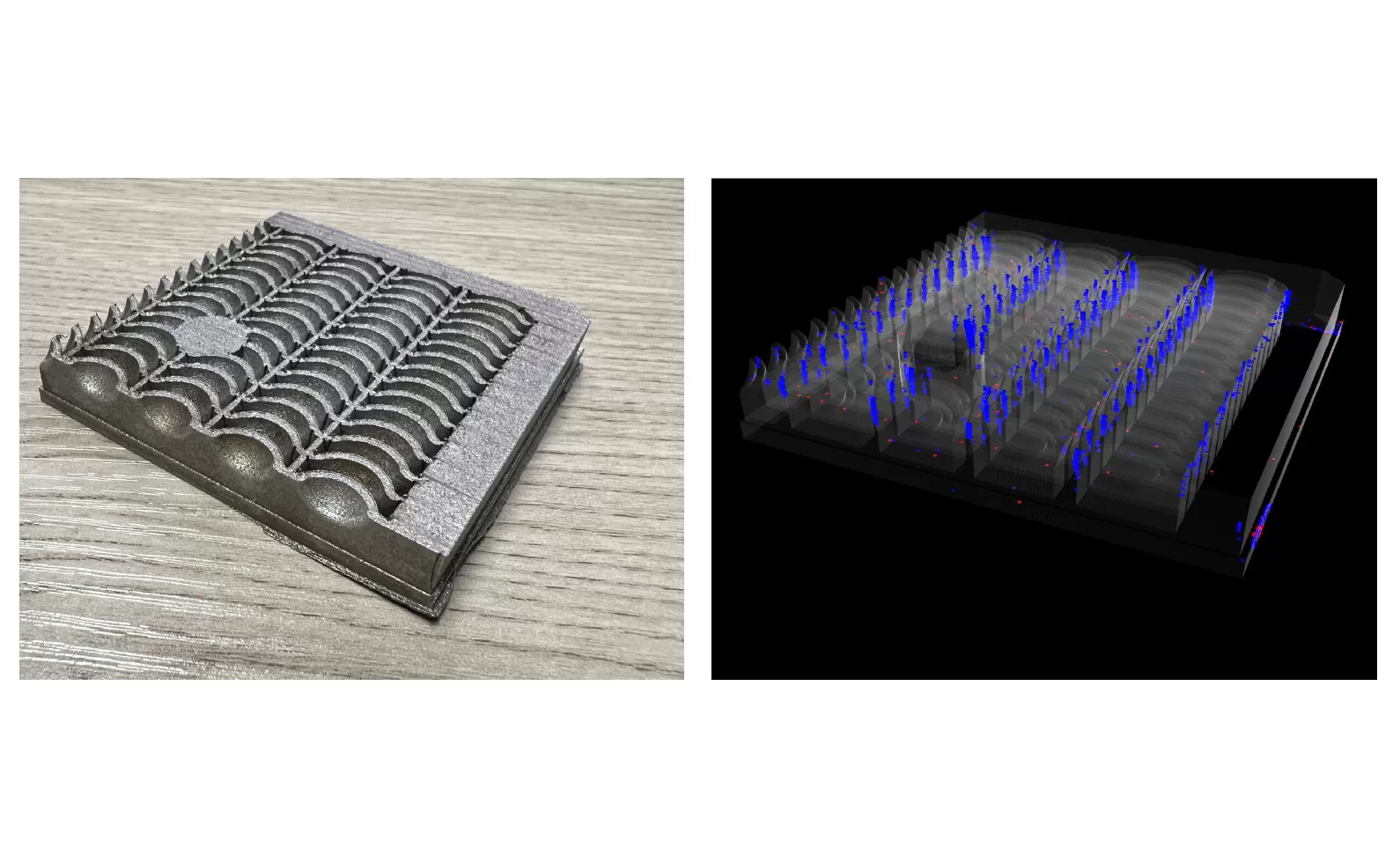

1D、2D &3D Result
Visualization

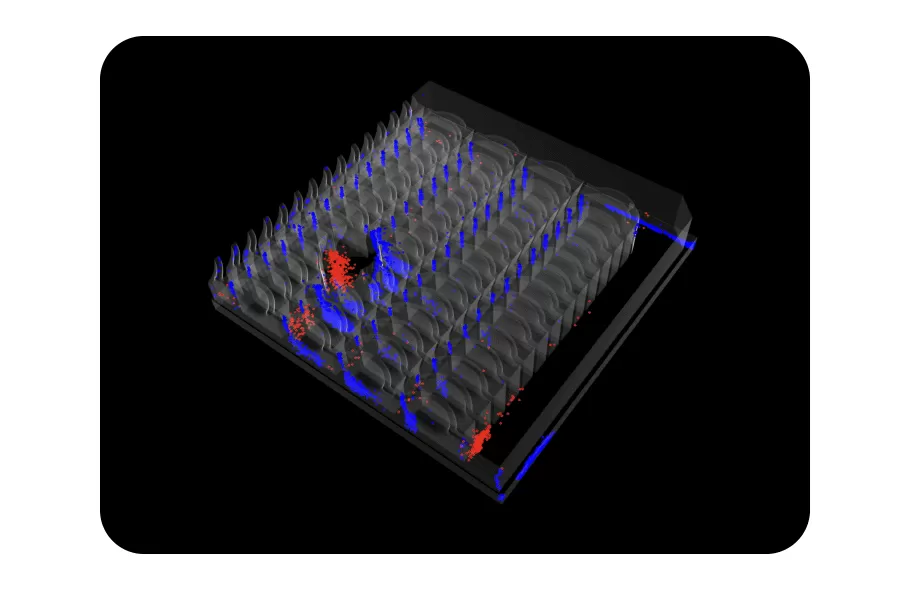

1D、2D &3D Result Visualization

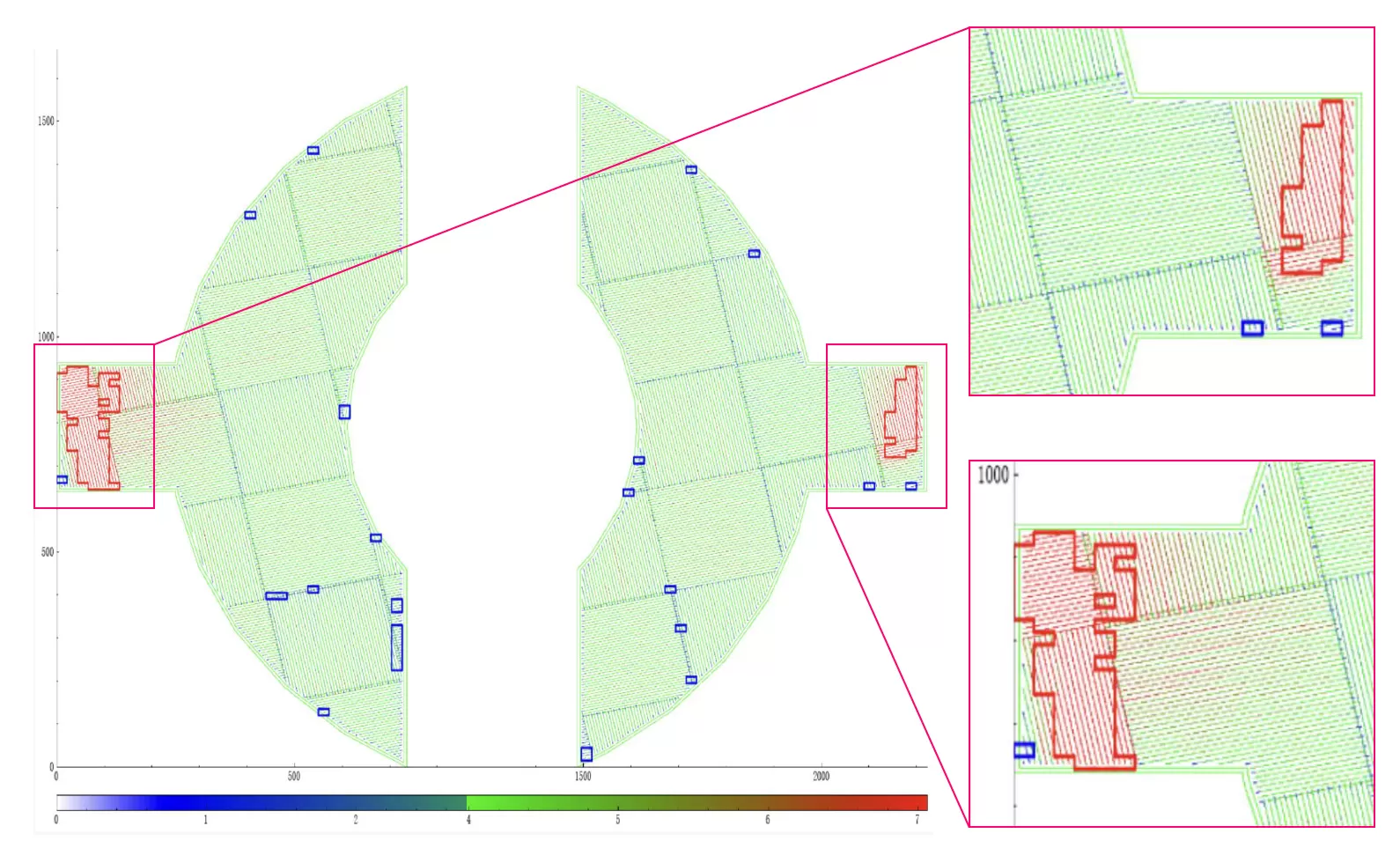

Presenting 1D signals, 2D planes, and 3D visualization

Recording down to the hundred-micron level

Establish more stable and convergent process parameters.

Massive data, powerful computing. Capable of stable, long-duration operation Determine a convergent process.
Sampling frequency: 200 kHz*4
Adapted to prolonged machining processes.
Quickly identify stable process parameters.

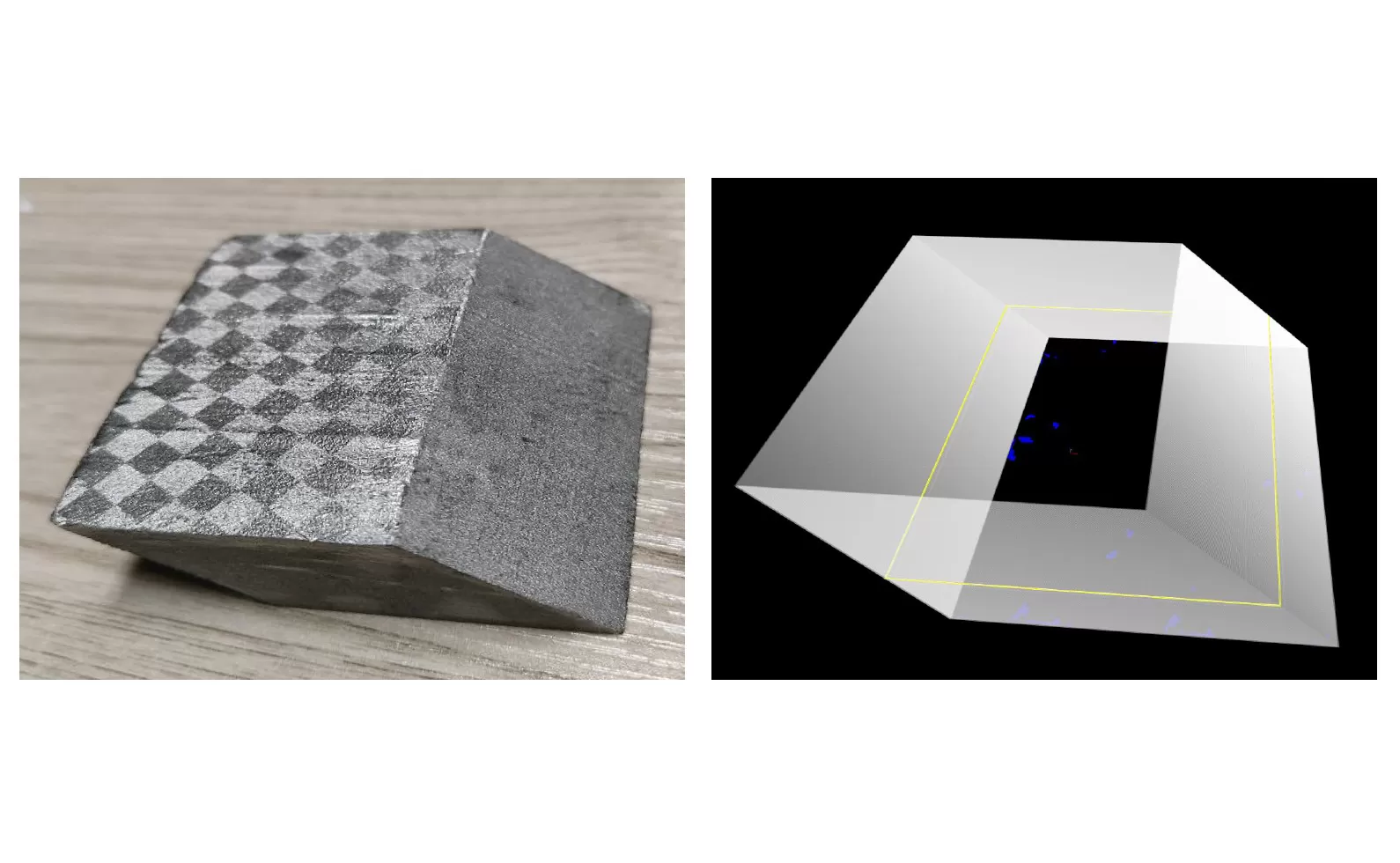

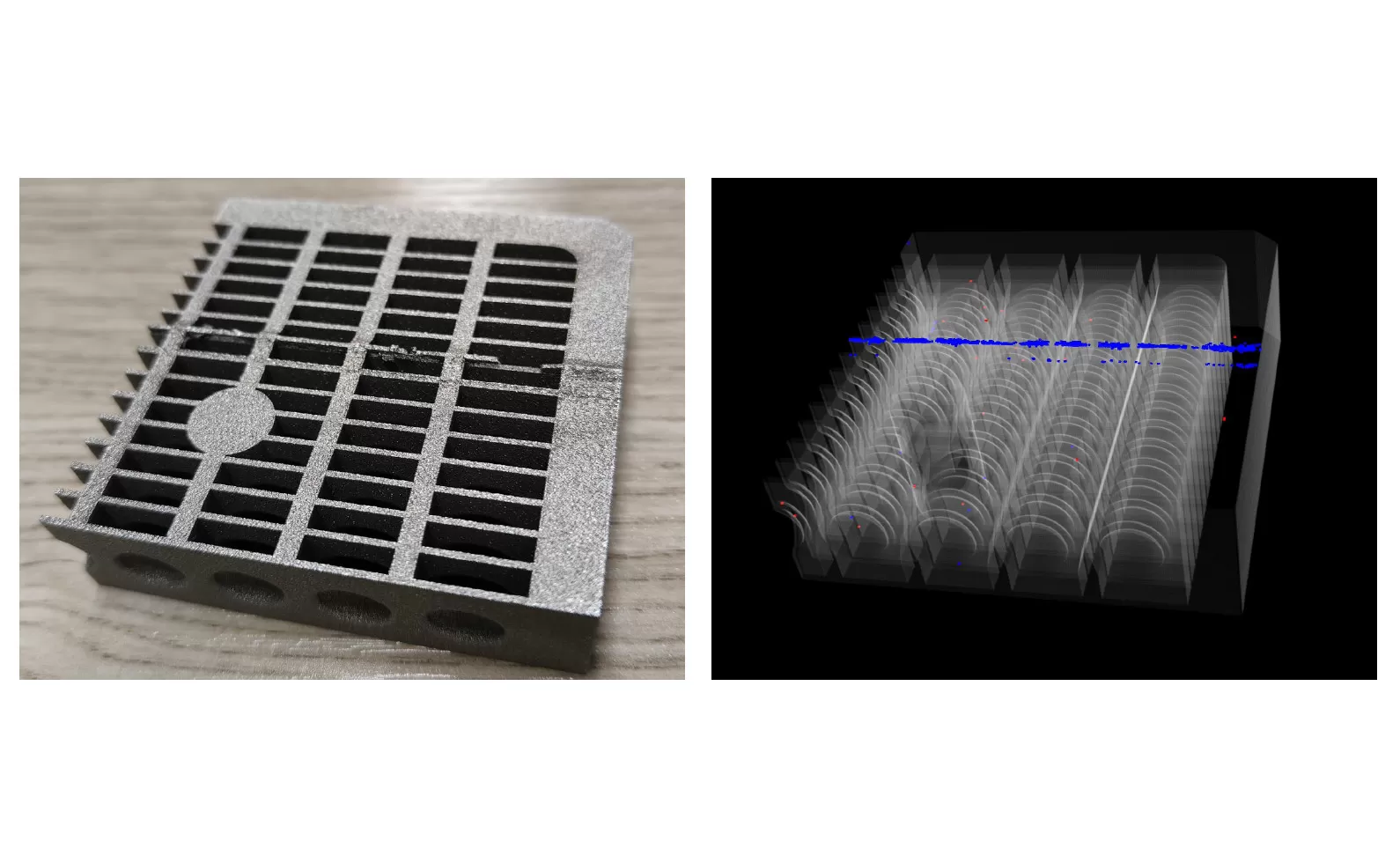

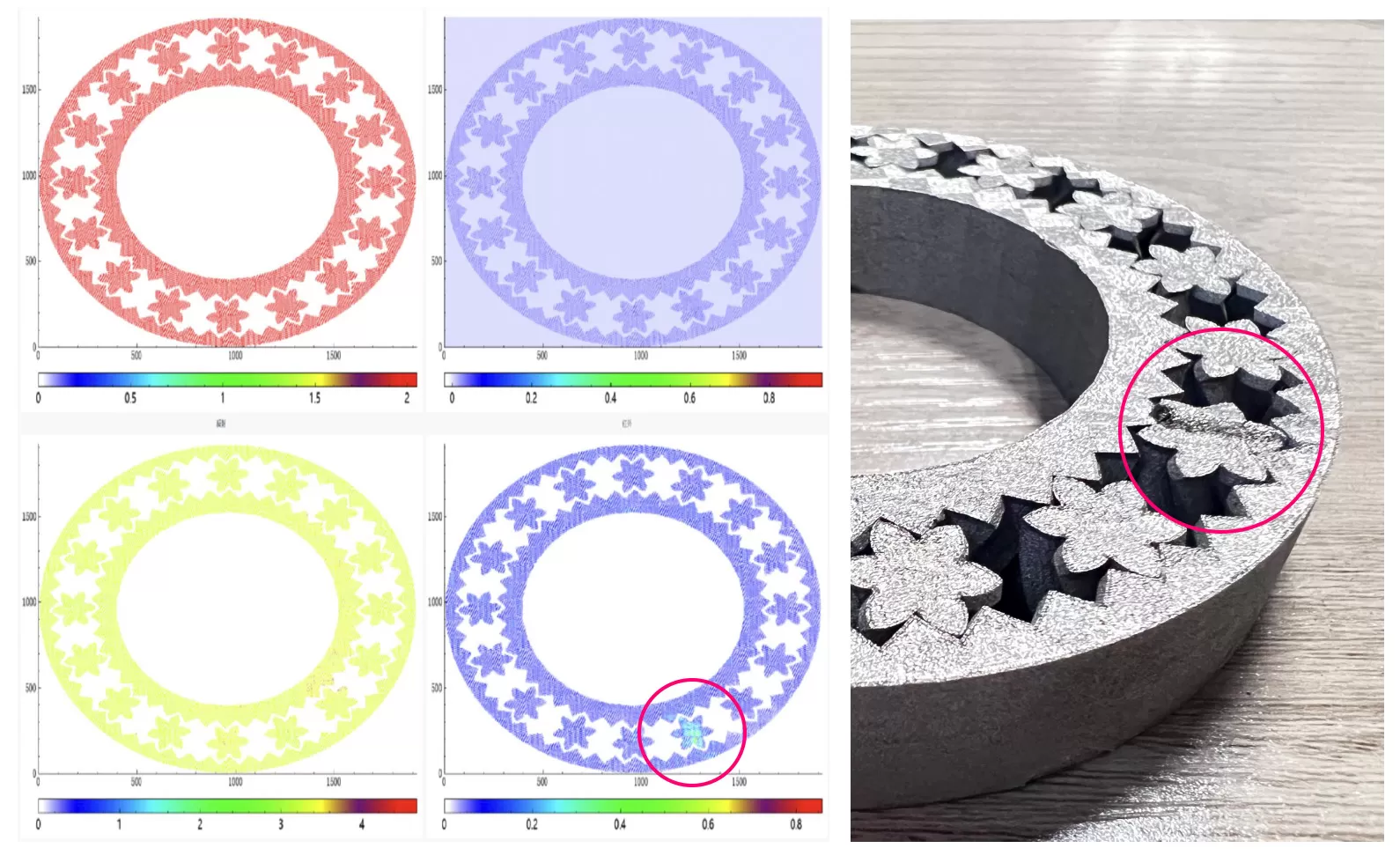

Additive manufacturing defect detection cases:

  • Molten pool instability
  • Local bulge defect
  • Lack of fusion defect
  • Minor edge warping defect
  • Defect caused by scraper damage
The above is not a complete list. For more types, please consult for more types

Parameter

Application Industry
Aerospace, medical, mold & die, 3C industries, etc.
Metals
Stainless steel, copper alloy, aluminum alloy, titanium alloy, etc.
Sampling Frequency
200kHz*4 channels (maximum)
Sampling Range
400nm-1800nm
Multiple Optical Sensors
Metal vapor monitoring module, reflected laser monitoring module, molten pool,radiation monitoring module, laser power monitoring module
Defect Type
Unreasonable support, bulging, warping, overheating, lack of fusion, power instability, etc.
